Scan-to-BIM : Quand le numérique sécurise la réalité du chantier
Comment utiliser le BIM pour confronter en temps réel le projet de rénovation avec les découvertes de curage / démolition ?
La consigne principale de l'appel d'offre portait sur la fiabilité du relevé de l'existant dans un contexte de rénovation. Le point de départ était le constat fait par une entreprise de gros œuvre d'écarts systématiques entre les nuages de points (scans 3D) initiaux et la réalité structurelle découverte une fois le chantier entamé (réseaux encastrés, épaisseurs de dalles réelles), provoquant des arrêts de chantier et des surcoûts.
Dans le cadre d'un projet inter-filière, un groupe d'étudiants (Romane, Célia, Quentin, Ines, Zarah et Adam) a répondu à un appel d'offre crucial pour le secteur du bâtiment : comment garantir la fiabilité des données numériques face aux surprises du chantier ?
Le défi : Réduire l'écart entre le virtuel et le réel

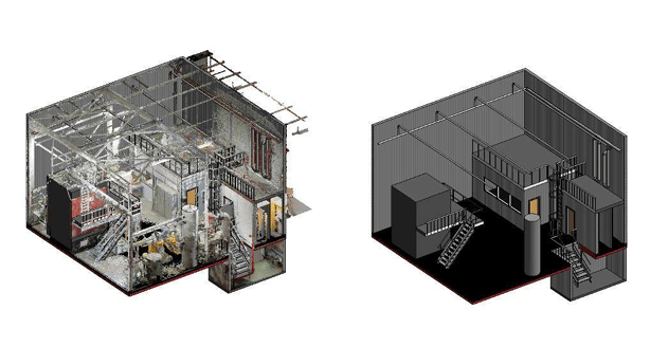

Le point de départ est un constat fréquent dans la rénovation : les nuages de points (scans 3D) initiaux ne révèlent pas toujours la réalité structurelle cachée, comme les réseaux encastrés ou l'épaisseur réelle des dalles.
Pour ce projet, les étudiants ont travaillé sur la réhabilitation d'un bâtiment tertiaire des années 1930 à Marignane, un édifice de 615 m² particulièrement complexe et mal documenté.
Une solution basée sur le "Workflow BIM dynamique"
Pour répondre à la problématique, l'équipe a proposé un processus de confrontation en temps réel. Leur stratégie repose sur plusieurs piliers technologiques et organisationnels :
- Une Convention BIM stricte : Mise en place d'un BIM de niveau 2 pour structurer les échanges entre les corps d'état (architecture, structure, fluides).

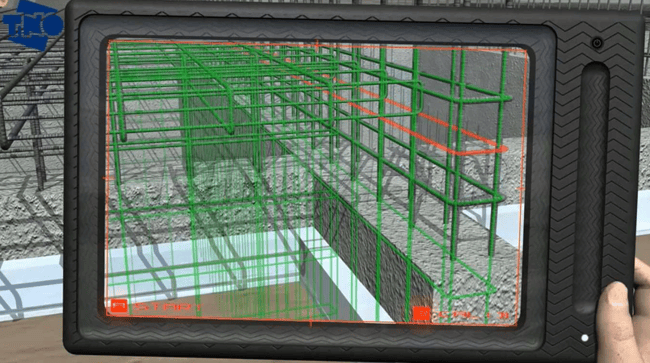

- La boucle de décision rapide : Un workflow où chaque découverte lors du curage ou de la démolition est immédiatement capturée (scan, photos) et réintégrée dans la maquette numérique.
- Des outils de pointe : Utilisation d'Autodesk Forma comme plateforme collaborative et de Revit 2026 pour la modélisation native.
L'innovation au service de la décision : Le Dashboard BIM

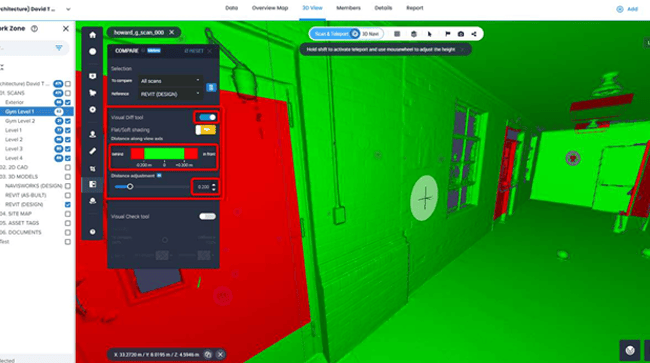

L'une des pièces maîtresses du projet est la création d'un Dashboard BIM d'aide à la décision. Cet outil permet de visualiser les écarts sous forme de cartes de chaleur et de les hiérarchiser : un écart de plus de 5 cm est considéré comme critique et déclenche une action corrective immédiate. Cette méthode permet de transformer les aléas de chantier en décisions structurées, limitant ainsi les surcoûts et les arrêts de travaux.
Une ambition énergétique forte
Au-delà de la géométrie, le projet intègre des scénarios de rénovation énergétique. Les étudiants ont proposé des solutions allant de l'isolation thermique par l'extérieur (ITE) à l'installation de pompes à chaleur (PAC) et de panneaux photovoltaïques, visant à réduire drastiquement l'empreinte carbone de ce bâtiment ancien.
Ce projet démontre que la valeur du BIM ne réside pas seulement dans la maquette initiale, mais dans sa capacité à évoluer avec le chantier pour devenir une base de données fiable pour toute la durée de vie du bâtiment.
